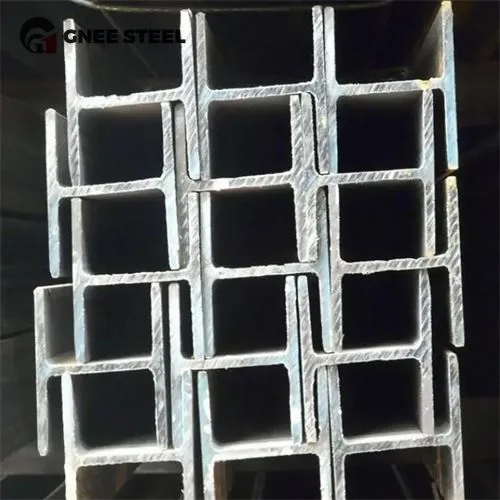

Széles karima gerenda W18x71 W18x76 acélszerkezet
W18x71 acél H sugár
Mélység (d): 18,5 in (kb. 470 mm)
Karima szélessége (BF): 7,64 in (kb. 194 mm)
Karima vastagsága (TF): 0. 810 in (kb. 20,6 mm)
Web vastagság (TW): 0. 495 in (kb. 12,6 mm)
Keresztmetszeti terület (A): 20,9 négyzetméter (kb. 134,8 négyzetméter)
Súly: 71 font/ft (kb. 105,7 kg/m)
W18x76 H sugár
Mélység (d): 18,2 in (kb. 462 mm)
Karima szélessége (bf): 11. 0 in (kb. 279 mm)
Karima vastagsága (TF): 0. 680 in (kb. 17,3 mm)
Web vastagság (TW): 0. 425 in (kb. 10,8 mm)
Keresztmetszeti terület (A): 22,3 IN2 (kb. 143,9 cm2)
Súly: 76 font/ft2 (kb. 113,1 kg/m2)
A W18x76 karima szélessége szignifikánsan szélesebb, mint a W18X71 (11. 0 in. Vs. 7,64 in.), Amely azt jelenti, hogy nagyobb az oldalsó stabilitás.
A W18x71 vastagabb karimákkal és hálóival rendelkezik, míg a W18x76 laposabb szakaszban van, és kissé nehezebb.
Acél H oszlop mechanikai tulajdonságai
A W18x71 és W18x76 H alakú acél mechanikai tulajdonságai a használt acél anyagától függnek. Példaként tipikus paraméterek az ASTM A992-hez (közönséges nagy szilárdságú alacsony ötvözetű acél).
Hozam szilárdság (FY): 50 ksi (kb. 345 MPa)
Szakítószilárdság (FU): 65 ksi (kb. 448 MPa)
Rugalmassági modulus (E): 29, 000 KSI (kb. 200 GPa)
Szekcionált tulajdonságok (tehetetlenség és modulus pillanat)
W18x71 H szakasz acél:
A tehetetlenségi pillanat IX (körülbelül erős tengely): 1330 in⁴ (kb. 553, 000 cm⁴)
A tehetetlenségi pillanat iy (a gyenge tengelyről): 88,9 in⁴ (kb. 37, 000 cm⁴)
SX: SX: 144 in 1. szakasz (kb. 2360 cm3)
A ZX műanyag modulus: 163 in 1. (kb. 2670 cm3)
W18x76 H sugárszerkezet:
A tehetetlenségi pillanat IX: 1330 in⁴ (kb. 553, 000 CM⁴)
A tehetetlenségi pillanat iy: 209 in⁴ (kb. 87, 000 cm⁴)
SX: SX: 146 In3 szakasz (kb. 2390 cm3)
A ZX műanyag modulus: 166 in3 (kb. 2720 cm3)
Elemzés: A W18x76 IY (gyenge tengelyes tehetetlenségi nyomatéka) sokkal magasabb, mint a W18x71é, jelezve, hogy erősebb ellenállása van az oldalsó hajlításnak, és alkalmas olyan forgatókönyvekre, amelyek nagyobb oldalsó támogatást igényelnek.
A H sugár anyag jellemzői és előnyei
Nagy szilárdság-súly arány: A H-sugara keresztmetszeti kialakítását optimalizálják, amelynek szilárdsága és terhelési képessége nagyobb, mint a szokásos I-gerenda.
Kényelmes építkezés: A széles és lapos karima kényelmes a hegesztéshez és a csavarozáshoz, ami javítja az építési hatékonyságot.
Gazdaságtan: A tervezési követelmények teljesítésének előfeltétele szerint a súlyeloszlás ésszerű, és az anyagköltség megtakarítható.
Tartósság: Az ASTM standard acél felhasználásával kiváló korrózióállóság és fáradtság teljesítménye van (amelyet tovább javíthat a galvanizálás vagy a bevonat).
