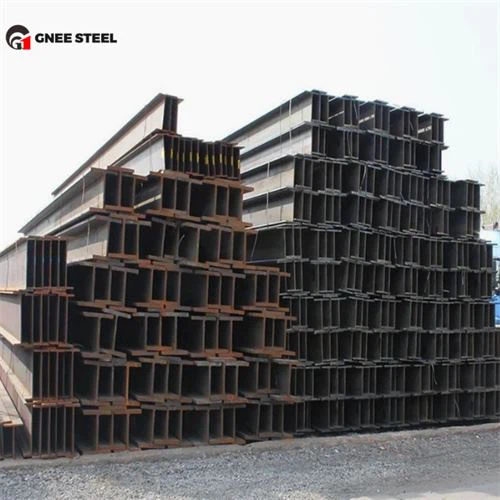

W30x90 W30x99 széles karima és H gerendák
W30x90 w30x99 h típusú sugárméret összehasonlítás
W30x90 H alakú acél
Szélesség: 750 mm
Magasság: 264 mm
Karima vastagsága: 11,9 mm
Web vastagság: 15,5 mm
Súly / méter: 134 kg
W30x99 h sugárszerkezet
Szélesség: 753 mm
Magasság: 265 mm
Karima vastagsága: 13,2 mm
Web vastagság: 17 mm
Súly / méter: 147 kg
H alakú acélnyaláb -hozam szilárdság összehasonlítás
A hozamszilárdság az a stresszérték, amikor az acél stressz alatt plasztikus deformáción megy keresztül, amelyet általában MPA -ban fejeznek ki.
A36 W30x90 acél H oszlop: kb. 250mPa
A36 W30x99 szerkezeti H gerenda: kb. 250mpa
A572Gr50 W30x90 szerkezeti acél H -sugár: kb. 345mPa
A572Gr50 W30x99 H sugár acélszerkezet: kb. 345mPa
A992 W30x90 H Baladag: Körülbelül 345mPa
A992 W30x99 H alakú gerenda: kb. 345mPa
H alakú vasnyaláb szakítószilárdság -összehasonlítás
A szakítószilárdság az a maximális feszültség, amelyet az acél ellenállhat a törés előtt, és fontos mutatója az acél szakítószilárdságának méréséhez.
A36 W30X90: kb. 400mPa
A36 W30x99: kb. 400mPa
A572GR50 W30X90: Körülbelül 450MPA
A572GR50 W30X99: Körülbelül 450MPA
A992 W30X90: kb. 345mPa
A992 W30X99: Körülbelül 345MPA
h típusú gerenda meghosszabbítás összehasonlítás
A megnyúlás (vagy a törés utáni meghosszabbítás) fontos mutató az acél plaszticitásának mérésére, ami jelzi az acél hosszúkás hosszának százalékát, amikor az eredeti hosszúságra tör.
A36 megnyúlás: kb. 20%-25%
A572Gr50 megnyúlás: kb. 18%-22%
A992 megnyúlás: körülbelül 18%-22%.
h Típus acél Beam alkalmazás forgatókönyv összehasonlítás
W30x90 acél: alkalmas kis- és közepes méretű épületszerkezetekhez, tartó alkatrészekhez a gépek gyártásában stb.
W30x99 acél: Hidakhoz, növényi épületekhez és petrolkémiai berendezések kereteinek nagy terheléssel.
H sugár anyagjellemzők
A36 Anyag: Jó átfogó teljesítmény, alkalmas az általános építéshez és a szerkezeti tervezéshez.
A572GR50 Anyag: Magas hozamszilárdság és szakítószilárdság, nagy szilárdságú szerkezetekhez.
A992 Anyag: Magasabb hozamszilárdság és szakítószilárdság, nagy terhelésű szerkezetekhez alkalmas
