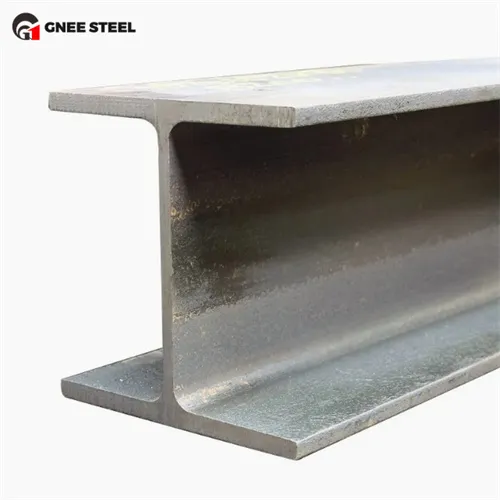

W10X88 W10X100 W10X112 A36/A572GR50/A992 széles karima -gerenda
A W10x88, W10x100 és W10x112 az amerikai standard H-sugaras (széles karima-sugara) különféle specifikációi. Különböző méretűek és súlyuk van, lábonként, különböző műszaki igényekhez.
W10x88 h-metszetű acélgerenda specifikációi
Mélység (D): kb. 10,99 hüvelyk (279 mm)
Szélesség (karima szélessége, bf): kb. 10,1 hüvelyk (256,5 mm)
Web vastagság (TW): körülbelül 0. 68 hüvelyk (17,3 mm)
Karima vastagsága (TF): körülbelül 1,035 hüvelyk (26,3 mm)
Súly/láb: 88 font/láb (kb. 130,7 kg/m)
W10x100 H acélprofil -specifikációk a méretekről
Magasság: körülbelül 11,13 hüvelyk (283 mm)
Szélesség: körülbelül 10,1 hüvelyk (256,5 mm)
Web vastagság: körülbelül 0. 72 hüvelyk (18,3 mm)
Karima vastagsága: körülbelül 1,13 hüvelyk (28,7 mm)
Súly/láb: 100 font/ft (kb. 148,8 kg/m)
A W10x112 szerkezeti acélgerenda specifikációi
Magasság: körülbelül 11,27 hüvelyk (286 mm)
Szélesség: körülbelül 10,23 hüvelyk (260 mm)
Web vastagság: körülbelül 0. 775 hüvelyk (19,7 mm)
Karima vastagsága: körülbelül 1,22 hüvelyk (31 mm)
Súly/láb: 112 font/ft (kb. 166,6 kg/m)
Anyagi összehasonlítás
A36 H Profil acél: Alapvető szénszerkezeti acél, 36 hozamszilárdsággal, 000 psi.
A572 GR50 H acélprofil: nagy szilárdságú, alacsony ötvözetű szerkezeti acél, 50, 000 psi hozamszilárdsággal.
A992 H sugárprofil: Nagy szilárdságú, alacsony ötvözetű szerkezeti acél a modern hidakhoz és épületekhez, a hozamszilárdság jellemzően 50, 000 és 65, {6}} psi között.
A H BEAM szakasz alkalmazási forgatókönyvei
W10x88: Medium-nehéz terhelésekkel, például nehéz ipari növényekkel, többszintes épületek fő terhelést hordozó alkatrészeivel, stb.
W10x100: alkalmas olyan alkalmakra, amelyek magasabb követelményekkel rendelkeznek a terheléshordozó kapacitásra és a merevségre, például a nagy ipari létesítmények, a sokemeletes épületek alapvető támogatásai stb.
W10x112: Különösen alkalmas szélsőséges terhelési körülményekhez vagy hosszú távú szerkezetekhez, például nagy raktárakhoz, gimnáziumokhoz, kiállítási központokhoz és más projektekhez, amelyek nagy erőt és stabilitást igényelnek.
